Dictionnaire technique

Les vis Antique Spax sont en acier inoxydable. Ils obtiennent leur couleur brunâtre grâce à un processus thermique. Grâce à l’utilisation d’acier inoxydable, la vis a une résistance accrue à la corrosion et est idéale pour une utilisation en extérieur, par exemple dans la construction de terrasses ou de façades.

La force de traction fait référence à la force nécessaire qui doit être appliquée pour arracher une vis de son ancrage. Cela dépend de plusieurs facteurs, tels que la géométrie de la vis, la profondeur vissée, le matériau utilisé, la longueur du filetage

Une tête avec un hexagone extérieur n’a pas d’évidement pour une lame de tournevis et est serrée avec une clé à molette ou à anneau ou une douille correspondante. Cette forme de tête peut être trouvée sur des tiges filetées SPAX.

L’austénite est le principal composant structurel de nombreux aciers inoxydables. Contrairement à beaucoup d’autres aciers, il n’a pas de propriétés magnétiques.

Il diffère des aciers martensichtischer (également inoxydables, mais magnétiques) en ce qu’il n’est plus trempé et a donc une résistance à la corrosion plus élevée. Pour plus d’informations, voir « Acier inoxydable ».

Les vis qui ont une pointe de forage ont une pointe particulièrement prononcée. Il est basé sur celui d’une perceuse et possède deux petites arêtes de coupe. Cela rend la vis particulièrement adaptée à la fixation des métaux et des plastiques. En raison de leur pointe en bore, ils sont particulièrement adaptés à la fixation de raccords sur des profilés de fenêtre avec renfort métallique.

Les nervures de frein sont de petites élévations en forme de coin sous la tête fraisée. Ils freinent les vis lorsqu’elles sont placées sur un raccord métallique. Cela empêche efficacement le serrage excessif de la vis, assurant une connexion solide entre le raccord métallique et le composant.

Les vis brunies sont en acier dont la surface a été affinée par un procédé chimique. Cette surface a une résistance à la corrosion inférieure à celle d’une vis galvanisée et ne doit être utilisée qu’à l’intérieur. Les vis brunies ont un aspect brunâtre et sont donc idéales pour les applications dans la restauration de meubles avec des bois sombres ou anciens.

Le couple vissé décrit la force requise pour visser la vis dans le matériau du support. Grâce à des revêtements spéciaux, au pré-perçage ou, bien sûr, aux caractéristiques clés de notre SPAX, au profil d’arbre, à la fraise avec 4CUT et à la pointe avec 4CUT, il est possible de réduire le couple vissé afin de permettre un travail sans fatigue.

Le filetage de fixation est un deuxième filetage juste en dessous de la tête du SPAX. Le fil de fixation garantit une connexion sécurisée et permanente de deux bois. En particulier lors de la pose de planchers en bois à l’intérieur avec la vis d’installation SPAX ou lors de la construction de terrasses en bois à l’extérieur avec SPAX-D en acier inoxydable, le filetage de fixation maintient le panneau de couverture en permanence sur la sous-structure. Le bruit de craquement de la construction du sol est ainsi minimisé.

Cutter avec 4CUT: 4CUT est la forme carrée d’un SPAX dans la transition du filetage à l’arbre. Son avantage est la réduction du couple vissé jusqu’à 60 %. Ainsi, le SPAX peut être traité uniformément et avec peu d’effort; Les réserves d’énergie d’un outil alimenté par batterie sont également épargnées. En règle générale, le 4CUT est utilisé pour les longueurs de vis à partir de 160 mm.

Les nervures de fraisage sont des élévations en forme de coin sous la tête fraisée du SPAX. Dès que la tête de vis touche la surface du bois, les nervures de fraisage déploient leur effet : un enfoncement propre et affleurant de la tête est possible !

Une bande de verre est la bande à l’intérieur d’un cadre de fenêtre. Il sert à fixer la fenêtre dans le cadre et permet de démonter et de remplacer une fenêtre défectueuse sans trop d’effort.

Chaque SPAX est recouvert d’un revêtement coulissant , ce qui permet un vissage plus lisse de la vis. Il en résulte une réduction des forces à appliquer et le couple vissé est réduit. Surtout, cela protège les charges de la batterie d’un tournevis et assure un débit de vis plus élevé par charge de batterie.

La tête semi-circulaire (également panhead) est une forme presque sphérique de la tête de vis. Cette version à tête est idéale pour la fixation visible de raccords métalliques au bois.

La corrosion par contact peut se produire lorsque différents métaux précieux sont en contact étroit. Par exemple, une vis en acier inoxydable est vissée à une tôle d’acier galvanisée. Le métal plus noble favorise alors la corrosion (rouille). Il en résulte une corrosion dite de contact. La condition préalable à ce processus est un milieu corrosif entre les deux métaux, comme l’eau ou simplement une humidité normale.

Le tableau ci-joint montre différentes combinaisons de matériaux et leur compatibilité sous l’aspect de la corrosion par contact.

La corrosion (du latin corrodere = « ronger ») est la réaction d’un matériau avec son environnement. La corrosion se produit, par exemple, sur les métaux et provoque un changement mesurable dans le matériau, de sorte que la fonction du composant peut être altérée. Le type de corrosion le plus connu est la rouille, c’est-à-dire l’oxydation du fer. La résistance à la corrosion dans le SPAX est la protection contre la « rouille ».

1ère place : revêtement métallique
2ème place : épaisseur moyenne de couche du revêtement
3ème place : niveau de brillance et post-traitement

Le perçage de trou de tête décrit la dépression en forme de goupille qui se connecte à l’attaque de force dans la tête de vis. En raison du trou, les capuchons de couvercle spéciaux pour ce type de vis tiennent particulièrement bien et sont fixés contre les chutes.

L’attaque de force (également appelée entraînement) est située dans la tête de vis. La mise en forme de celui-ci sert à ramasser le taillant ou la lame du tournevis et permet ainsi une transmission de puissance entre la vis et la lame. Ce n’est qu’à travers cela qu’une vis peut être vissée à l’intérieur et à l’extérieur.

1. L’attaque par force croisée développée par Phillips offre l’avantage par rapport à l’attaque par force à fente simple qu’elle réduit le risque de glissement latéral hors de la lame de l’outil et donc d’endommager la pièce. Cependant, en raison de l’effilement des flancs dans la fente transversale, une force axiale se produit lors du serrage de la vis, ce qui pousse la lame hors de l’attaque de force (effet cam-out). Cette attaque de force est utilisée dans les vis de construction de fenêtres (FEX).

2. Cette attaque par force (voir photo), également appelée double croix, est un développement ultérieur de l’attaque par force croisée simple de la société Phillips. La différence est que les quatre flancs de la lame du tournevis ne se rétrécissent pas vers la pointe. Cela réduit quelque peu l’effet cam-out. C’est pourquoi le cross slot Z est une attaque de force fréquemment utilisée chez SPAX.

Contrairement à une vis fraisée, la tête de lentille a une géométrie plate et lenticulaire. En raison de sa forme spéciale et décorative, il est souvent utilisé pour les connexions à vis visibles et décoratives des meubles ou des plinthes.

Le terme MDF est la forme abrégée du terme « panneaux de fibres de bois de densité moyenne ». Le nom dérive du fait que la densité de ces panneaux se situe entre celle du bois scié et celle des panneaux de fibres humides (HDF). Les panneaux MDF sont utilisés dans les aménagements intérieurs et de toit. Les panneaux MDF sont utilisés pour les armoires et les systèmes d’armoires et, depuis quelques années, également sous forme de panneaux enduits de poudre comme panneaux de table et de couverture. Ils sont également souvent utilisés dans la construction de haut-parleurs de haute qualité en raison de leur résistance élevée à la flexion et à la traction. Le MDF peut être traité de différentes manières avec des peintures et des vernis, créant une surface lisse et propre avec des bords profilés, des découpes, etc.

Une pointe d’aiguille se caractérise par une forme plus raide et plus longue de la pointe de la vis. Il est destiné à permettre une approche ciblée et précise. De plus, il assure une morsure rapide dans les profilés en métal et en plastique.

OSB est dérivé du terme anglais « oriented brand (or structural) board » et fait référence à un panneau à base de bois composé de longs copeaux alignés. Les panneaux OSB sont utilisés de nombreuses façons dans l’industrie de la construction, par exemple comme planches de mur, de plafond et de plancher. En raison de leurs longs copeaux, le degré de leur résistance à la flexion est supérieur à celui des panneaux pressés à plat normaux (aggloméré).

La phosphatation est un procédé principalement utilisé pour l’acier. Il s’agit de l’application d’une couche de phosphate bien adhérente. Les vis phosphatées (GIX) sont principalement utilisées dans la construction de cloisons sèches (plaques de plâtre ou panneaux de fibres de gypse). Les vis galvanisées ne sont pas compatibles avec le mastic de gypse utilisé dans les cloisons sèches.

La densité apparente détermine la charge morte du matériau de construction. Le bois contient différentes quantités d’eau, selon que le tronc est fraîchement coupé, a déjà séché un peu après la coupe ou que le bois pour l’espace de vie a été séché au bois égalisant l’humidité. Le bois humide est le plus lourd. Étant donné que la masse du bois dépend de la teneur en eau du bois, la densité apparente est une valeur dépendante de l’humidité du bois.

La densité apparente fournit des informations sur le rapport entre la substance de la paroi cellulaire et la cavité dans le bois. C’est un ratio qui doit être calculé. La densité apparente « p » des matériaux à base de bois et à base de bois est le rapport de la masse « m » à son volume « v ».

Masse volumique apparente = masse de bois / volume de bois = kg/m³

Exemples basés sur une teneur en humidité du bois de 12 % à 15 % :
Bois de balsa 90–260 kg/m³, épicéa 430–470 kg/m³, Bangkirai 650–1 160 kg/m³, Ipe 950–1 150 kg/m³ (bois de fer)

Cependant, la gamme de densité apparente est également basée sur l’emplacement et les facteurs environnementaux du bois, tels que l’origine de l’arbre (par exemple, le continent asiatique).

Les différences de densité brute au sein d’une essence de bois sont reconnaissables aux différentes largeurs annuelles des anneaux du bois.

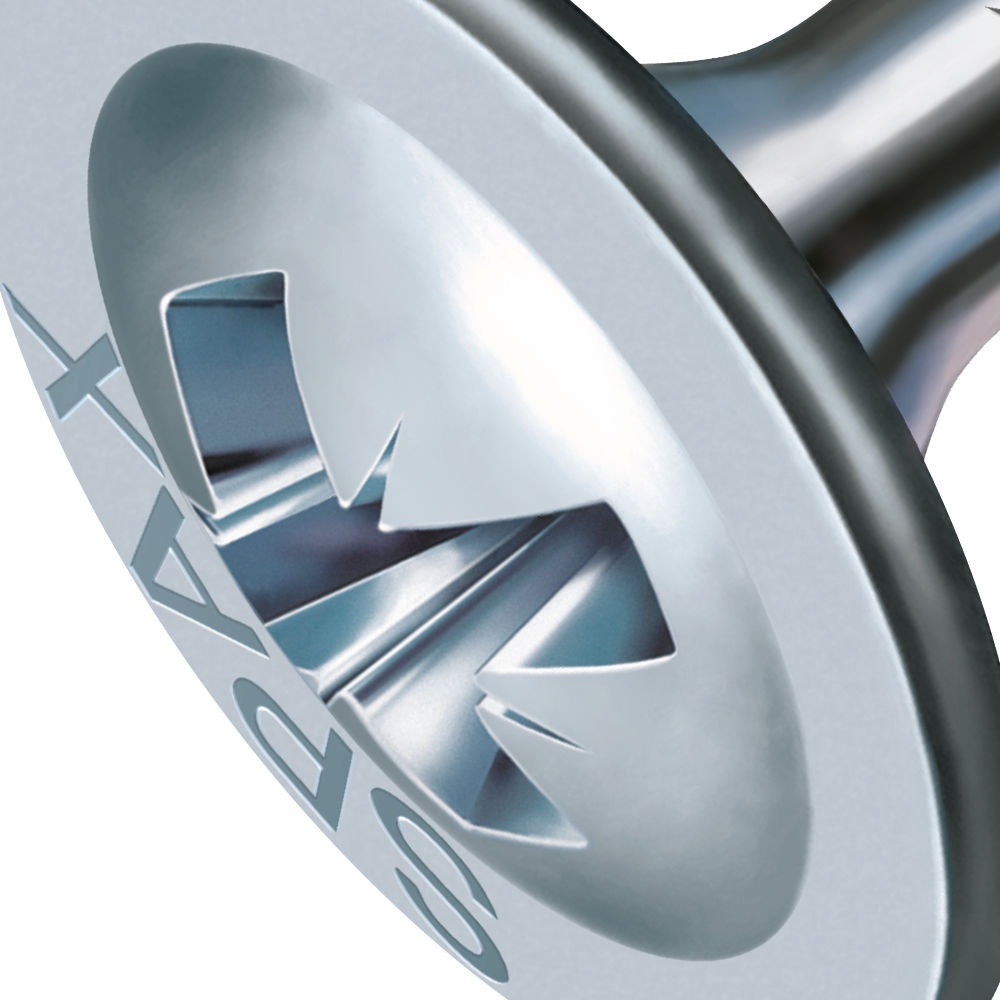

La tête de paroi arrière est une tête de repos plate, qui en pratique est souvent utilisée dans l’industrie du meuble pour fixer des panneaux durs à l’arrière des armoires et des étagères. La tête plate en forme de plaque de la vis est peu encombrante et augmente la surface de contact sur le panneau de fibres. La tête n’est pas si facile à tirer à travers la plaque de bois. La tête de paroi arrière est disponible dans la gamme SPAX jusqu’à un diamètre extérieur fileté de 5 mm.

La pointe d’un SPAX-S est caractérisée par un profil d’arbre dans les flancs filetés avant. Le filetage, qui est façonné dans la pointe, adhère rapidement et la vis ne glisse pas sur les surfaces dures, telles que les agglomérés revêtus. Cela permet un travail rapide sans endommager la pièce.

Le T-STAR plus force attack offre tous les avantages du T-STAR force attack (pas d’effet cam-out , minimisation de la force de pression, absorption de couples élevés). De plus, cette attaque de force a un petit renfoncement dans la tête de vis sous les surfaces d’entraînement, dans lequel le T-STAR plus BIT assorti avec goupille de guidage peut être inséré exactement. Cette connexion T-STAR-plus assure une transmission de puissance optimale, une longue durée de vie des TBI T-STAR plus et un ajustement parfait. Même le traitement de la surcharge SPAX est possible sans aucun problème, car la vis est beaucoup mieux guidée et ne peut plus tomber du BIT.

La tête fraisée (ou tête fraisée plate ) est la géométrie de tête la plus couramment utilisée. Celle-ci a une forme conique et se prononce en SPAX comme une tête MULTI à 90°. Il peut être immergé de manière optimale dans les matériaux en bois et se ferme au ras de la surface.

Le filetage partiel ne s’étend qu’une partie de la longueur de la vis. Les vis partiellement filetées sont particulièrement adaptées à la fixation de panneaux de bois à des poutres en bois. La pièce sans filetage doit toujours être choisie de manière à correspondre au moins à l’épaisseur de la plaque à visser. Le filetage se resserre dans la partie inférieure du bois, tandis que la partie supérieure du bois est serrée à la partie inférieure via la tête de vis.

Pour SPAX jusqu’à 100 mm de longueur de vis, la règle empirique suivante peut être utilisée pour calculer la longueur de vis requise pour la connexion de deux bois, par exemple dans la construction de terrasses:

La longueur de vis (Ls) dépend de l’épaisseur de la planche de pont (t).

Formule: Ls = 2,5 x t

Exemple : Ls = 2,5 x 24 mm = > Ls = 60 mm

La tête en forme de plaque de la vis augmente la surface de contact sur la pièce et garantit ainsi des forces de traction de tête nettement plus élevées par rapport à une vis fraisée. Par exemple, la tête de disque SPAX permet une meilleure étanchéité du bois. La tête de disque est disponible dans la gamme SPAX à partir d’un diamètre extérieur de filetage de 5,0 mm.

La tête de trompette ne se retrouve qu’avec quelques vis. Il est principalement utilisé des vis pour la construction intérieure / construction de cloisons sèches et la fixation de plaques de plâtre. La particularité se reflète dans l’expression concave sous la tête, ce qui assure une pression de contact douce et puissante.

L’application d’un alliage de laiton évite la production à partir de laiton et répond ainsi aux exigences esthétiques tout en conservant les propriétés de vissage habituelles. Les vis en laiton pur ne répondraient pas à nos exigences de qualité car le laiton est trop mou comme matériau. Le fait qu’une vis soit plaquée laiton ou en laiton peut également être testé à l’aide d’aimants: laiton = magnétique / laiton = non magnétique . Nous recommandons l’application uniquement à l’intérieur.

A) Galvanisé, chromaté jaune (dans le langage courant « jaune passivé »)

B) Galvanisé, passivé transparent (dans le langage courant « galvaniquement brillant, galvanisé »)

1. L’application d’une couche de zinc protège le matériau de la vis de la corrosion et lui donne en même temps un aspect grisâtre et argenté.

2. L’application d’une couche de passivation ou de chromatation sur la surface galvanisée d’une vis entraîne (selon le procédé chimique) une coloration jaunâtre ou transparente du métal. La protection contre la corrosion est augmentée par passivation ou chromatation de la couche de zinc.

3. Après galvanisation et passivation ou chromatage, les vis reçoivent un revêtement coulissant qui réduit le couple vissé afin que les vis soient plus faciles à traiter. Les SPAX à surfaces galvanisées doivent être utilisés à l’intérieur. Ils ne doivent pas être utilisés à l’extérieur et dans des pièces humides.

Le filetage complet s’étend partiellement sur toute la longueur de la vis. Les vis entièrement filetées sont particulièrement adaptées à l’absorption de très grandes forces de traction et de compression dans les joints ou au renforcement de composants en bois.

Le pré-perçage est le perçage d’un trou dans la pièce qui a un diamètre plus petit que la vis. Le pré-perçage crée de l’espace pour la vis dans le matériau et empêche ainsi la pièce d’éclater. Le pré-perçage est une étape fastidieuse qui peut être évitée efficacement en utilisant un SPAX avec profil d’arbre et 4CUT (selon le bois). Le pré-perçage gênant est éliminé (en fonction du bois), car le 4CUT spécial déplace proprement les fibres du bois et empêche ainsi l’éclatement et l’épissage du bois, même à de petites distances de bord. Il est à noter que le pré-forage est toujours recommandé pour les bois très durs.

Diamètre de pré-forage pour SPAX dans les résineux et les feuillus:

* actuellement non réglementé par un agrément technique général ** non utilisé en Allemagne

Bois de conifères : sapin, épicéa, mélèze, pin, sapin de Douglas

Bois franc : chêne, hêtre

WIROX: La surface avec une protection extrêmement élevée contre la corrosion.

Le nouveau revêtement exclusif WIROX de SPAX offre une meilleure protection contre la corrosion dans le test au brouillard salin neutre qu’avec la galvanisation nue conventionnelle selon la norme et a une dureté de surface nettement plus élevée. Cela le rend idéal pour une utilisation en extérieur dans des bâtiments tels que  les abris d’auto ou les pergolas, où ils ne sont pas exposés aux intempéries directes.  WIROX a également une dureté de surface nettement supérieure à celle des revêtements conventionnels de galvanisation jaune ou de paillettes de zinc et est donc plus résistant aux contraintes mécaniques.

Les avantages et les propriétés de la surface WIROX offerte dans le monde entier exclusivement par SPAX en un coup d’œil:

- WIROX offre une meilleure protection contre la corrosion par rapport à la galvanisation nue

- WIROX offre des avantages particuliers dans le traitement en classe d’utilisation 2 selon l’Eurocode 5 pour les structures ouvertes sans altération directe telles que  les abris d’auto ou les pergolas

- WIROX est sans chrome(VI) et donc nettement plus respectueux de l’environnement que les surfaces conventionnelles, tant en production qu’en utilisation

- WIROX est résistant à l’abrasion et mécaniquement plus résistant

- L’épaisseur de la couche de zinc a été augmentée de 25% et est maintenant de 10 μm – les vis correspondent donc à la classe T2/C2nw selon EN 14592

- Malgré la résistance élevée de WIROX à la corrosion, l’acier inoxydable ne peut pas être remplacé.

L’avantage d’un fil avec un profil d’arbre par rapport à un filetage conventionnel est qu’il peut couper les fibres du matériau plus facilement. Cela fonctionne de la même manière qu’un couteau dentelé, qui offre les mêmes avantages lors de la coupe d’une tomate, par exemple. Le profil d’arbre sur le filetage du SPAX en combinaison avec le 4CUT permet un traitement sans pré-perçage (en fonction du bois)!

YELLOX: Résistant mais bon pour l’environnement.
YELLOX est exempt de chrome(VI).

YELLOX est sans chrome(VI) et donc plus respectueux de l’environnement que la galvanisation jaune habituelle. Et cela à la fois dans la production et dans l’utilisation. Néanmoins, il est également plus résistant à la corrosion que les vis galvanisées conventionnelles brillantes ou jaunes. YELLOX est une innovation qui profite à l’environnement et à l’utilisateur.

Les avantages et les propriétés de la surface YELLOX proposée dans le monde entier exclusivement par SPAX en un coup d’œil :

- Avec YELLOX, une meilleure protection contre la corrosion est obtenue par rapport à la galvanisation nue avec la même épaisseur de couche superficielle.

- YELLOX est sans chrome(VI) et donc nettement plus respectueux de l’environnement que les surfaces conventionnelles tant pour la production que pour l’utilisation.

- Avec YELLOX également à l’avenir une vis d’apparence jaunâtre, avec une protection accrue contre la corrosion et sans chrome (VI) (c’est-à-dire respectueux de l’environnement et sans problèmes de santé), visser ensemble.

Le SPAX avec culasse est facile à enfoncer dans le bois et, grâce au petit diamètre de la tête , permet un vissage presque invisible. En raison du faible effet de fendage lors de l’enfoncement de la tête, les SPAX à culasses sont particulièrement populaires dans les applications de construction en bois ou de terrasse.
